Nos platines de salon !

[macaddict77]

Pour continuer sur le Hors-Sujet vers les blocs optiques CD, j'en profite pour demandez l'avis d'un spécialiste de Sony à savoir pour lui (Jon himself) quelle était la platine CD série ES (ou SACD) ultime de chez sony! Les CDP x7....ES, les CDP-xa...ES, les SCD....? Réponse en MP possible

Répondu en MP

Merci à toi....

[pericoloso]

Et puis toi-même. Na !

Mais c'était bien de moi qu'il s'agissait !

[MFOCAL]

Pour continuer sur le Hors-Sujet vers les blocs optiques CD, j'en profite pour demandez l'avis d'un spécialiste de Sony à savoir pour lui (Jon himself) quelle était la platine CD série ES (ou SACD) ultime de chez sony! Les CDP x7....ES, les CDP-xa...ES, les SCD....? Réponse en MP possible

Répondu en MP

Merci à toi....

Moi aussi ça m intéresse de savoir !

[pericoloso]

Pour les gogos qui ont du pognon à jeter. 220€ c'est donné, je vais en mettre un sur ma chaine à 15€ ça va surement améliorer la partie cd de compèt qui est montée dessus.

http://shop.evmag.fr/amelioration-cd/19 ... at-v2.html

[macaddict77]

Pour les gogos qui ont du pognon à jeter. 220€ c'est donné, je vais en mettre un sur ma chaine à 15€ ça va surement améliorer la partie cd de compèt qui est montée dessus.

http://shop.evmag.fr/amelioration-cd/19 ... at-v2.html

C'est peut être un peu trop là....! Faut pas charrier....

[jonathanpatate]

Pour les gogos qui ont du pognon à jeter. 220€ c'est donné, je vais en mettre un sur ma chaine à 15€ ça va surement améliorer la partie cd de compèt qui est montée dessus.

http://shop.evmag.fr/amelioration-cd/19 ... at-v2.html

Collector comme arnaque. Chiche que certains achètent....

[jonathanpatate]

Moi aussi ça m intéresse de savoir !

Petit cours de nommage des modèles chez Sony

Ampli = TA-...
Ampli-Tuner = STR-...
Ampli-Tuner-Lecteur DVD (Combiné Home cinema) = DAV-...
Autoradio CD = CDX-...
Autoradio K7 = XR-...
Autoradio MD = MDX-...
Baladeurs CD (Discman) = D-...
Baladeurs K7 = WM-...
Baladeurs MD = MZ-...
Baladeurs MP3/MP4 = NWZ-...
Baladeurs DAT = TCD-...
Lecteurs Laserdisc = MDP-...
Magnétoscopes VHS = SLV-...
Platines CD = CDP-...
Platines Blu-ray = BDP-...
Platines DAT = DTC-...
Platines DVD = DVP-...
Platines K7 = TC-...
Platines K7/CD = TXD-...
Platines MD = MDS-...
Platines MD/CD = MDX-...
Platines SACD = SCD-...
Platines Vinyl = PS-...
Tuner = ST-...

Platines CD

CDP- = Méthode de nommage initiale des platines CD 'normales' de 1982 jusqu'à 1994-1995. Exemples : CDP-101, CDP-791
CDP-C = Changeurs CD (généralement 5CD). Exemple : CDP-C335.
CDP-CE = Changeurs CD (généralement 5CD) post-1994. Exemple CDP-CE515.
CDP-CX = Changeurs CD 25,50,100,200,300,400 CD (tout plastique). Exemples : CDP-CX355, CDP-CX235
CDP-M = Petites platines d'appoints, généralement de taille mini (avant 1994). Exemple : CDP-M97
CDP-X = Haut de gamme ES (pré-1994). Exemples : CDP-X33ES, CDP-X55ES
CDP-XA = Haut de gamme ES (post 1994). Exemples : CDP-XA7ES
CDP-XB = Milieu de gamme QS (façade allu). Exemple : CDP-XB720
CDP-XE = Bas-moyen de gamme tout plastique (depuis 1994-1995). Exemples : CDP-XE500, CDP-XE570

Le chiffre qui suit les lettres (ou le tiret) représente la gamme de ce modèle (de 1 à 9).

CDP-XE2xx ou 3xx ou 4xx = Bas de gamme
CDP-XE5xx ou 6xx = Moyenne gamme
CDP-XE7xx ou 8xx ou 9xx = Haut de gamme

Quelques exemples :

Platine CD [Gamme 1995/1996] : CDP-XE200 < CDP-XE300 < CDP-XE500 < CDP-XE700 < CDP-XE800 < CDP-XE900
Platines 5CD [Gamme 1998] : CDP-CE225 < CDP-CE325 < CDP-CE525
Platines 5CD [Gamme 1999] : CDP-CE235 < CDP-CE335 < CDP-CE535
Platine CD ES [Gamme 1994] : CDP-XA2ES < CDP-XA3ES < CDP-XA5ES < CDP-XA7ES
Platine CD ES [Gamme 1998] : CDP-XA22ES < CDP-XA23ES < CDP-XA55ES < CDP-XA77ES

Sur les changeurs CDP-CXxxx, le premier chiffre qui suit le X ne désigne pas la gamme, mais la capacité du jukebox en nombre de CD x100.
CDP-CX5x = 50CD
CDP-CX1xx = 100CD
CDP-CX2xx = 200CD
CDP-CX3xx = 300CD
CDP-CX4xx = 400CD

Les chiffres suivants ou le nombre de chiffre suivants représente le millésime, la série, et souvent telle série = tel design

CDP-CEx00 = 1995/1996
CDP-CEx10 = 1997
CDP-CEx20 = 1998
CDP-CEx30 = 1999
CDP-CEx70 = 2000/2001

Platines MD

MDS- = Méthode de nommage initiale des platines MD de 1992 jusqu'à 1995. Exemples : MDS-101, MDS-503
MDS-B = Platines de broadcast, studio format non rackables. Exemples : MDS-B1, MDS-B5, MDS-B6P
MDS-E = Platines de broadcast, studio rackables. Exemples : MDS-E52, MDS-E11
MDS-JA = Haut de gamme ES depuis 1997. Exemples : MDS-JA22ES, MDS-JA30ES
MDS-JB = Milieu de gamme QS (façade alu). Exemples : MDS-JB920, MDS-JB930, MDS-JB940, MDS-JB970
MDS-JE = Bas de gamme tout plastique (depuis 1996) : Exemples : MDS-JE500, MDS-JE520, MDS-JE440
MDS-S = Platine taille mini d'appoint destiné à accompagner à une mini-chaîne de la marque au design similaire. Exemples : MDS-S38, MDS-S40.

Inclassable : la MDS-JE700, façade allu, petite étiquette QS, mais n'est pas parmi les MDS-JB, je ne sais pas pourquoi, elle aurait du s’appeler MDS-JB700 en fait.

Comme pour les CD, au fur et à mesure des millésimes (ou séries), Sony améliore ses produits, et est généralement plus généreux à chaque fois sur la gamme :

1996 : MDS-JE500
1997 : MDS-JE510 = MDS-JE500 + ajout entrée coaxiale
1998 : MDS-JE520 = MDS-JE510 + ajout de fonctions fader, plus afficheur 2 lignes, menu accessible depuis télécommande
1999 : MDS-JE530 = MDS-JE520 + Meilleur ATRAC + Contrôle A1II

Grosso modo.

Voila, j'espère que c'est plus clair.

[jonathanpatate]

Et pour les baladeurs MD : http://forums.sonyinsider.com/topic/116 ... formation/

[macaddict77]

Quel roman! Félicitation. On notera tout de même que l'âge d'or de la marque avec la série ES notamment ne dépasse pas les années 2000. Pour certains c'est jusqu'en 1994-1995 que le haut de gamme de la marque rivalisait avec les autres marques à réputation audiophile.

[pericoloso]

LOL, je parlais de çà : http://jonathan.dupre.free.fr/articles/ ... =19&cat=15[/color]

Ok, bête & discipliné j'ai tout bien lu (les lettres sur fond sombre ça fait mal aux yeux) j'avais donc tout bien nettoyé et j'ai remis le potar du laser à sa position initiale

C'était rapport à la partie cd de ma mini-chaine achetée sur le bon coin. Si ça peut servir à quelqu'un je publie les dernières news puisque désormais elle lit tous les cd impec, cdr, cd-rw et mp3 inclus.

Partout on dit que retoucher l'ajustable (dans mon cas y'en a qu'un) du laser est à proscrire car sans oscillo on voit pas ce qu'on fait et c'est très pointu et réglé en usine ... Oui mais si le chinetoque qui a fait l'ajustage avait envie d'aller pisser il a très bien pu le bâcler.

De plus comme achetée d'occase à bas prix j'ai pas la certitude qu'elle ait jamais bien fonctionné, le vendeur s'est bien gardé de me dire que le cd déconnait. Il est certain que si l'on sait que tout marchait bien avant et qu'un simple nettoyage (recto/verso je précise) de la lentille ne suffit pas le réglage du laser n'a théoriquement pas lieu d'être.

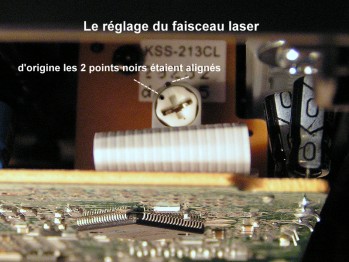

Précaution indispensable: bien repérer la position initiale de l'ajustable pour d'une part pouvoir quantifier l'amplitude de la modif du réglage et éventuellement revenir à la position initiale plutôt que de faire pire.

Dans mon cas la différence est spectaculaire, il était pas bien calé du tout, à l'arrivée les cd qui passaient mal passent bien et ceux qui passaient pas du tout passent .....bien aussi. Le réglage optimal est assez loin de celui d'origine comme le montre la photo!!!

[jonathanpatate]

Dans mon cas la différence est spectaculaire, il était pas bien calé du tout, à l'arrivée les cd qui passaient mal passent bien et ceux qui passaient pas du tout passent .....bien aussi. Le réglage optimal est assez loin de celui d'origine comme le montre la photo!!!

Optimal pour toi mais pour les circuits ? Tu as un oscillo pour nous montrer la tronche du signal RF ?
Je te charries. Blague à part, tournée dans ce sens, tu as augmenté bel et bien la puissance du laser... donc bloc mal réglé d’origine, ou usé ou sale du coté de la photodiode. Au choix.

Content pour toi que çà marche, mais à voir si çà tiens dans le temps...

Méthode à ne pas suivre pour régler un appareil Minidisc !

[pericoloso]

Blague à part, tournée dans ce sens, tu as augmenté bel et bien la puissance du laser...

Je te fais confiance, tu dois mieux connaitre les kss-213 de sony que moi mais d'après des docs parcourus sur le net je croyais au contraire que le sens inverse des aiguilles d'une montre diminuait la puissance.

Quand j'emploie le mot optimal c'est dans la pratique, si je tourne un peu plus (sens inverse aiguilles montre) les cd du commerce passent mal, les cdr toujours nickel par contre, c'est vraiment pointu A l'inverse si je repasse à peine un poil à droite du point noir fixe plus rien ne passe.

[jonathanpatate]

Blague à part, tournée dans ce sens, tu as augmenté bel et bien la puissance du laser...

Je te fais confiance, tu dois mieux connaitre les kss-213 de sony que moi mais d'après des docs parcourus sur le net je croyais au contraire que le sens inverse des aiguilles d'une montre diminuait la puissance.

Quand j'emploie le mot optimal c'est dans la pratique, si je tourne un peu plus (sens inverse aiguilles montre) les cd du commerce passent mal, les cdr toujours nickel par contre, c'est vraiment pointu A l'inverse si je repasse à peine un poil à droite du point noir fixe plus rien ne passe.

J'en ai démonté pas mal des platoches aux 213 et des 240 aussi.

Explications :

Le problème du 213 c'est qu'il n'est d'origine fait que pour CD/CD-R.
Or pour lire un CD-RW il faut plus de puissance laser que pour lire un CD-R, c'est une question de réflexion de lumière du disque, plus pauvre sur le premier.
Or, comme tout le monde l'aura deviné sur les photos, il n'y a qu'un seul réglage. D’où le problème de lui faire lire tout !
Car d'origine un KSS-213 lit bien CD et CD-R, pour lui faire lire les CD-RW, il n'y a pas de miracle il faut pousser son laser pour compenser la faible réflexibilité du CD-RW.
Une fois la puissance du laser suffisamment atteinte pour lire les RW pas de problème pour eux. Sauf qu'entre temps (comme c'est expliqué dans ma page web), c'est que tu augmente en même temps la puissance pour les CD/CD-R (1 seul réglage !). Et là tu fais saturer le signal qui provient des CD et CD-R car meilleure réflexivité pour eux.

Donc en résumé :
- soit ton bloc sait lire très bien lire les CD et CD-R mais pas les CD-RW
- soit ton bloc sait lire très bien les CD-RW mais attention aux CD/CD-R
D’où le problème de trouver ce fameux "point d'équilibre" pour lire tout sur une mécanique pas compatible CD-RW à la base. Expérimenté sur ma Sony CDP-XB720.

Ce bloc peut être "facilement adaptable" si une modification (prévue d'origine) des circuits en amont et aval est faite et j'ignore ce qu'ils ont fait sur ta Thomson. C'est à dire si ta platine est capable d'envoyer 2 tensions d'alimentations au laser du bloc et si ta platine est capable de gérer 2 niveaux de signaux provenant des photodiodes du bloc.

Sur une électronique bien faite, à chaque changement de disque, l'électronique devrait essayer de détecter le CD avec le rayon faible puissance, si elle le trouve alors c'est un CD/CD-R et puis basta. Si elle ne trouve rien alors elle devrait tenter si c'est un CD-RW avec le rayon plus fort et si elle ne trouve encore toujours rien alors "NO DISC".
Je suppose qu'elle doit avoir ce qu'il faut niveau circuit pour qu'elle soit estampillée "compatible CD-RW".

Mais la partie CD Sony sur ta chaîne ce n'est que çà, le KSM213CLDT :



La carte qui gère (placée dessous) c'est du full-Thomson, à voir ce qu'il ont fait...

Voila.

[pericoloso]

La carte qui gère (placée dessous) c'est du full-Thomson, à voir ce qu'il ont fait...Voila.

Merci pour cet exposé, je vais m'endormir moins bête. J'ignorais que la lecture des rw nécessitait juste une puissance laser accrue. Comme tu dis le basculement de compatibilité est probablement gérée par l'électronique accolée à la platine laser, c'est plein de circuits intégrés.

Quand je trouverai une vieille merde qui lit les cd je m'amuserai à augmenter la puissance voir si ça fonctionne.

[jonathanpatate]

La carte qui gère (placée dessous) c'est du full-Thomson, à voir ce qu'il ont fait...Voila.

Merci pour cet exposé, je vais m'endormir moins bête. J'ignorais que la lecture des rw nécessitait juste une puissance laser accrue. Comme tu dis le basculement de compatibilité est probablement gérée par l'électronique accolée à la platine laser, c'est plein de circuits intégrés.

Quand je trouverai une vieille merde qui lit les cd je m'amuserai à augmenter la puissance voir si ça fonctionne.

La chose est géré sur le MD par un palpeur et un trou dans la cartouche du MD.

http://www.minidisc.org/French_tech/section6.html

Selon la quantité de lumière qu'il reçoit, chaque détecteur transforme le signal lumineux en signal électrique. Dans le cas d'un MiniDisc enregistrable (signal magnétique), le système sait qu'il doit s'attendre à recevoir un niveau de réflectivité bas et constant tandis que dans le cas d'un MiniDisc préenregistré (signal en relief), ce niveau sera plus élevé et variable.

Une expérience simple permet d'illustrer la commutation entre basse et haute réflectivité; il suffit de prendre un MiniDisc enregistrable et de boucher, à l'aide d'un collant, le petit trou se situant au-dessus du trou de protection d'enregistrement : la lecture ne fonctionne plus car pour l'appareil, il s'agit d'un MiniDisc à haute réflectivité (MiniDisc préenregistré) et le retour de lumière n'est pas suffisant par rapport au niveau attendu. Ce petit système tout simple permet à l'appareil de savoir immédiatement le type de MiniDisc auquel il a affaire, sans devoir lire au préalable la Table des Matières, faire des tests de réflectivité, ce qui prendrait plus de temps. Une remarque importante cependant, il faut savoir que les MiniDisc enregistrables et MiniDisc Data possèdent une zone en relief et une zone magnétique tandis que les MiniDisc préenregistrés sont uniquement en relief, exactement comme le CD.

Maintenant tu sais tout.
